METHOCEL ™ - Espesantes Eficientes para Resvestimientos

¿Qué es METHOCEL ™?

Estabilidad

La caducidad de las pinturas de látex suele estar determinada por la pérdida de viscosidad y la pérdida de la suspensión de pigmento. La vida útil de las pinturas de látex se puede extender cuando se usa METHOCEL ™ como espesante y modificador de la reología. METHOCEL ™ es más resistente a las enzimas liberadas por microbios que otros espesantes de celulosa. Esto y la estabilidad del pH de 3 a 11 permiten que las pinturas de látex espesado METHOCEL ™ mantengan una viscosidad uniforme independientemente de la edad o el pH. Además, las pinturas de látex que han perdido viscosidad debido al deterioro se pueden volver a espesar con METHOCEL ™ para lograr una viscosidad adecuada y estable.

Aplicación Fácil

Debido a la naturaleza pseudoplástica de METHOCEL ™, las pinturas de látex espesas con los polímeros exhiben propiedades de aplicación excepcionales. METHOCEL ™ mejora la carga de pintura sobre brochas y rodillos. Además, se mejoran el flujo, la nivelación y la esparcimiento debido al modificador de reología.

Durabilidad de la Película

Los recubrimientos arquitectónicos a base de agua se someten a condiciones duras de forma regular. Deben poder resistir los productos químicos de limpieza, el fregado, la lluvia y la condensación. La adición de METHOCEL ™ a pinturas y revestimientos a base de agua ayuda a mejorar la durabilidad y resistencia a los productos químicos y la humedad. Además, se reduce la formación de orificios y se mejora la uniformidad de la película sobre superficies con porosidad variable.


Selección del Grado Adecuado de METHOCEL ™

La selección de los grados METHOCEL ™ está determinada por dos criterios principales: viscosidad (peso molecular) y grado de sustitución. Estos criterios se pueden identificar por la nomenclatura del grado. Por ejemplo:

Sustitución

METHOCEL ™ son polímeros basados ​​en celulosa que han tenido grupos funcionales hidroxilo sustituidos por grupos funcionales metoxilo e hidroxipropilo. El grado y la naturaleza de la sustitución varían y se pueden identificar por la primera letra del nombre del grado.

La cantidad y el tipo de sustitución dan lugar a diferencias en la organosolubilidad y las temperaturas de gelificación térmica de los polímeros. En general, la organosolubilidad de METHOCEL ™ aumenta a medida que aumenta la sustitución de hidroxipropilo, y la temperatura de gelificación térmica de METHOCEL ™ disminuye al aumentar la sustitución de metoxilo. En las formulaciones de pintura de látex, se recomienda típicamente la química "J" y "K", ya que son compatibles con la mayoría de los codisolventes utilizados para mejorar la formación de películas.

Viscosidad

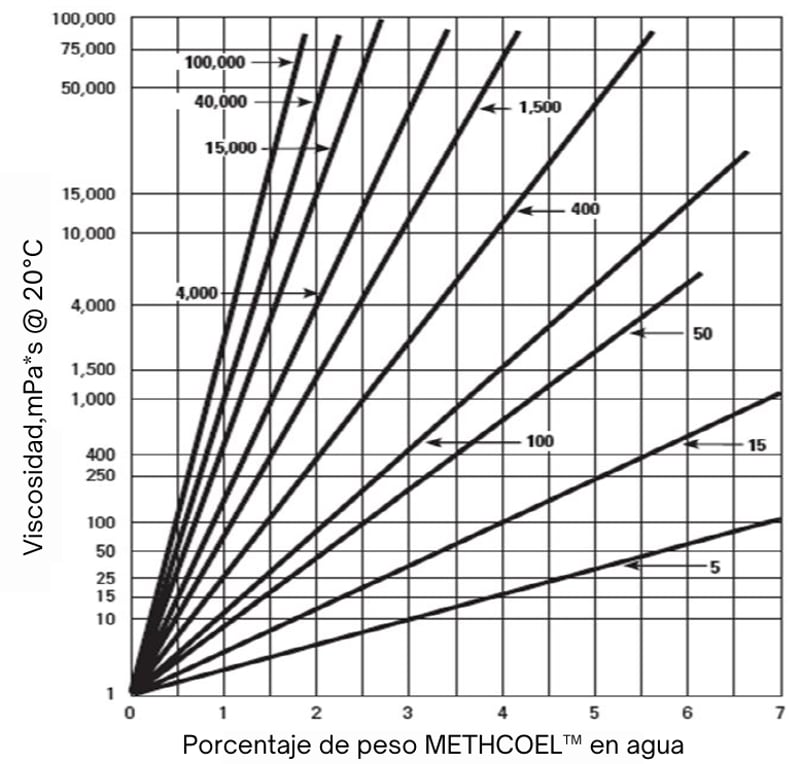

La viscosidad de las soluciones producidas por METHOCEL ™ en agua varía de un grado a otro según el peso molecular del polímero. La viscosidad media de una solución de METHOCEL ™ al 2% en agua se informa en cada grado mediante un número y una letra "multiplicadora", siendo C 100 y M 1000. Por ejemplo, el grado mencionado anteriormente, J75MS, tendría una viscosidad de 75.000 mPa * s al 2% en agua. La viscosidad de las soluciones METHOCEL ™ también variará según la concentración en la que se agreguen y la selección del solvente. El gráfico siguiente muestra la viscosidad de los grados METHOCEL ™ comunes en agua desionizada en concentraciones variables.

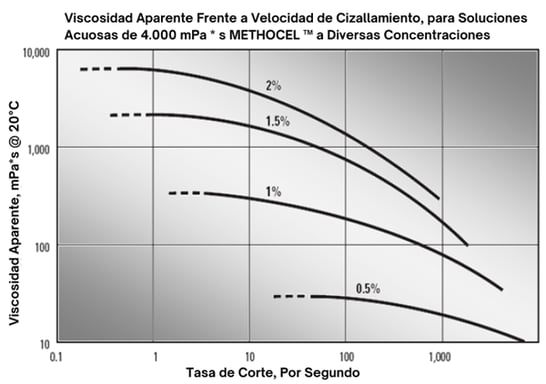

Otro factor importante a considerar con respecto a la reología de las soluciones que contienen METHOCEL ™ es que la pseudoplasticidad aumentará a medida que aumente el peso molecular del polímero y la concentración. Los gráficos a continuación resaltan esta relación.

El atributo final que debe tenerse en cuenta al seleccionar un grado METHOCEL ™ es el tratamiento de la superficie. Los grados de METHOCEL ™ que se indican con una "S" después de la viscosidad se tratan en la superficie para una hidratación retardada. Estos no se hidratarán y comenzarán a espesarse hasta que se haya producido un ajuste del pH de la solución para elevar el pH a 9. Esto permite que el METHOCEL ™ se disperse adecuadamente en el solvente antes de la hidratación y evita la formación de grumos.

Preparación de Soluciones de METHOCEL ™​

Polvos Sin Tratar

Los polvos METHOCEL ™ sin tratar son solubles en agua fría y algunos disolventes orgánicos; sin embargo, primero deben disolverse completamente en el agua para evitar la formación de grumos. Los polvos METHOCEL ™ no son solubles en agua caliente. La dispersión de polvos no tratados se puede realizar mezclando METHOCEL ™ con 1/3 del volumen requerido de agua calentada a ~ 90 ° C. Una vez que el METHOCEL ™ se dispersa uniformemente, el volumen restante de agua se puede agregar como hielo o agua fría. Esto reduce la temperatura de la dispersión a la temperatura a la que el METHOCEL ™ se vuelve soluble en agua y el polvo comienza a hidratarse y aumenta la viscosidad.

Polvos de Superficie Tratada

Los grados de METHOCEL ™ tratados en la superficie se han tratado con glioxal y se pueden agregar directamente a sistemas acuosos de pH neutro y dispersarse con bastante facilidad con agitación suave. Una vez que la superficie tratada con METHOCEL ™ se dispersa uniformemente, la hidratación se puede activar mediante un ajuste del pH con una pequeña cantidad de base a 8.5-9.0. Una vez que se completa la hidratación, el pH del sistema se puede ajustar y debería ser estable entre 3 y 11. Debido a la facilidad de uso, los grados de METHOCEL ™ con tratamiento superficial generalmente se recomiendan para su uso en pinturas y revestimientos de látex.

Conclusión

Los éteres de celulosa METHOCEL ™ son una herramienta útil para los formuladores de pinturas y revestimientos arquitectónicos a base de agua para optimizar y controlar la viscosidad y la reología de las formulaciones. Cuando se usa para espesar pinturas y recubrimientos, METHOCEL ™ ofrece una estabilidad mejorada en comparación con otros polímeros a base de celulosa, mayor durabilidad de la película seca, carga más fácil con la brocha, mejor esparcimiento y menos salpicaduras.  Contacta con nosotros para hablar sobre tus próximas formulaciones de revestimientos arquitectónicos.
